Note importante : dans le cas d'ajout d'usinages sur vos profilés, prévoir un délai supplémentaire de 1 à 3 jours ouvrés.
Liste des usinages standards (disponibles en option sur certaines références de profilés) :
Ces usinages s'appliquent sur le côté gauche ou droite du profilé.
Nous réalisons ces opérations sur un banc d'usinage 5 axes à commande numérique, garantissant ainsi une excellente précision d'usinage.
| Type d'usinage | Spécifications | Exemple d'application |
|---|---|---|

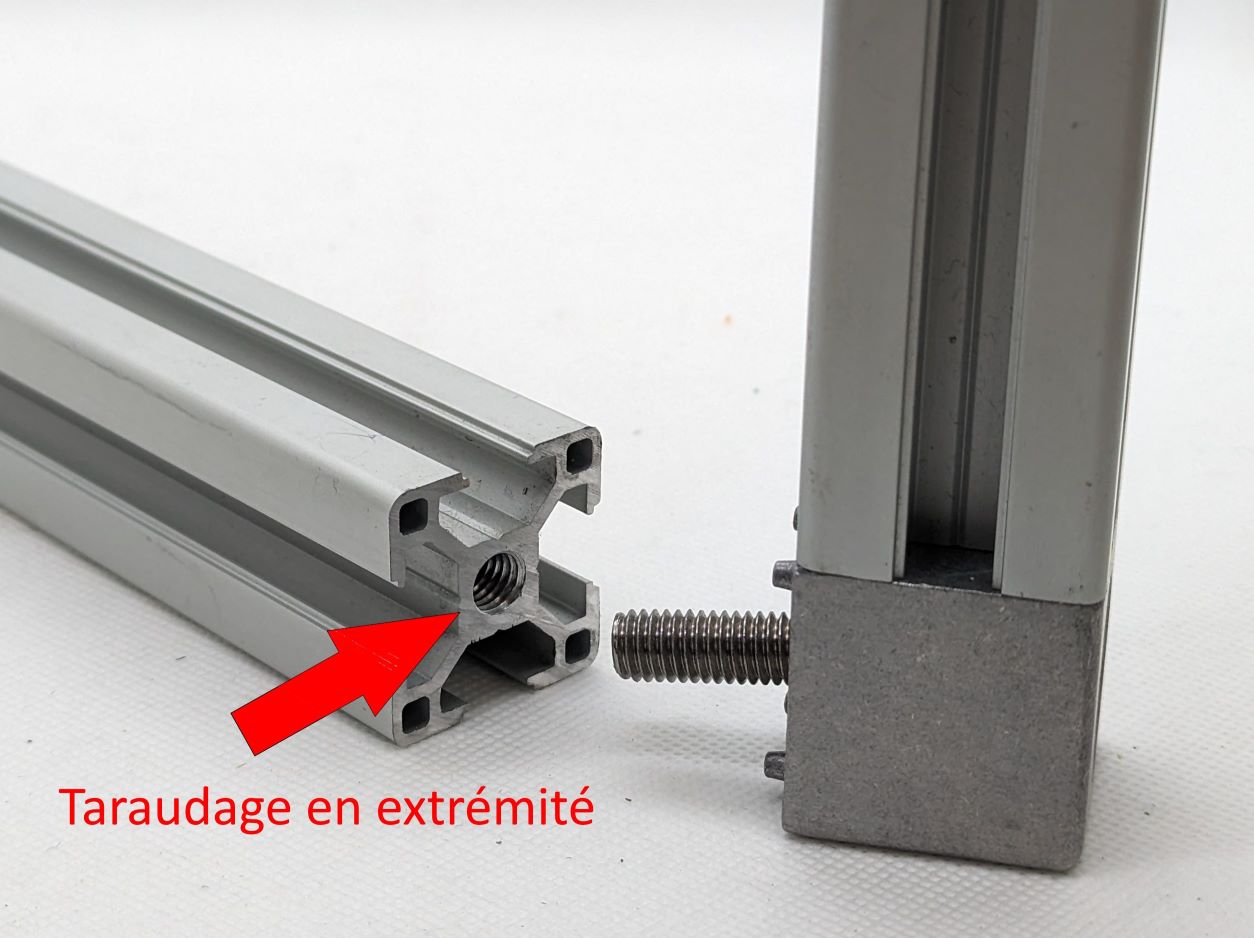

| Taraudage en extrémité |
Taraudage de dimensions MxL (spécifié dans la fiche produit, onglet "détail du produit") Côté gauche :
Côté droite :
|
Utilisation de connecteurs nécessitant un taraudage en extrémité de profilé
|
|
Coupe à 45° |

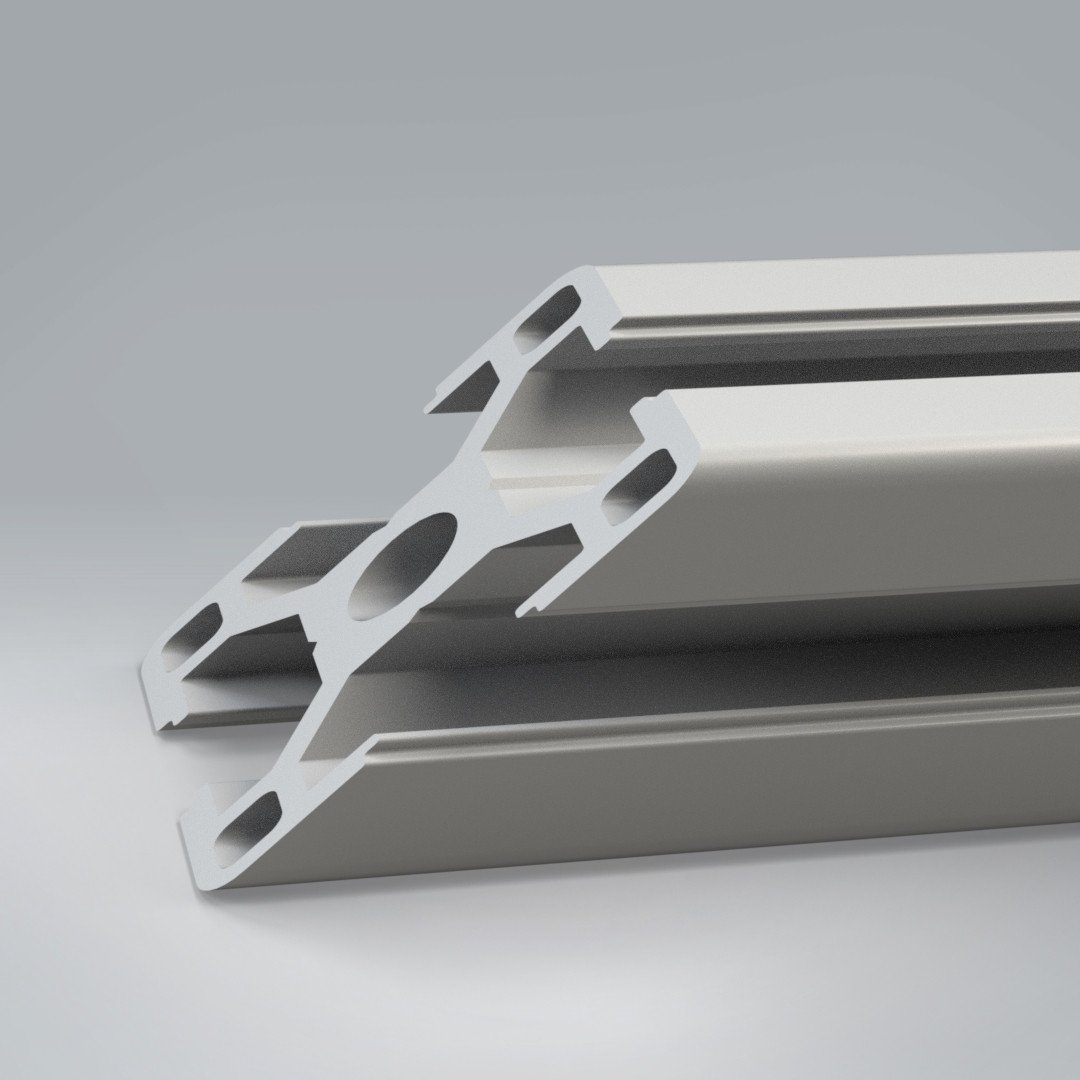

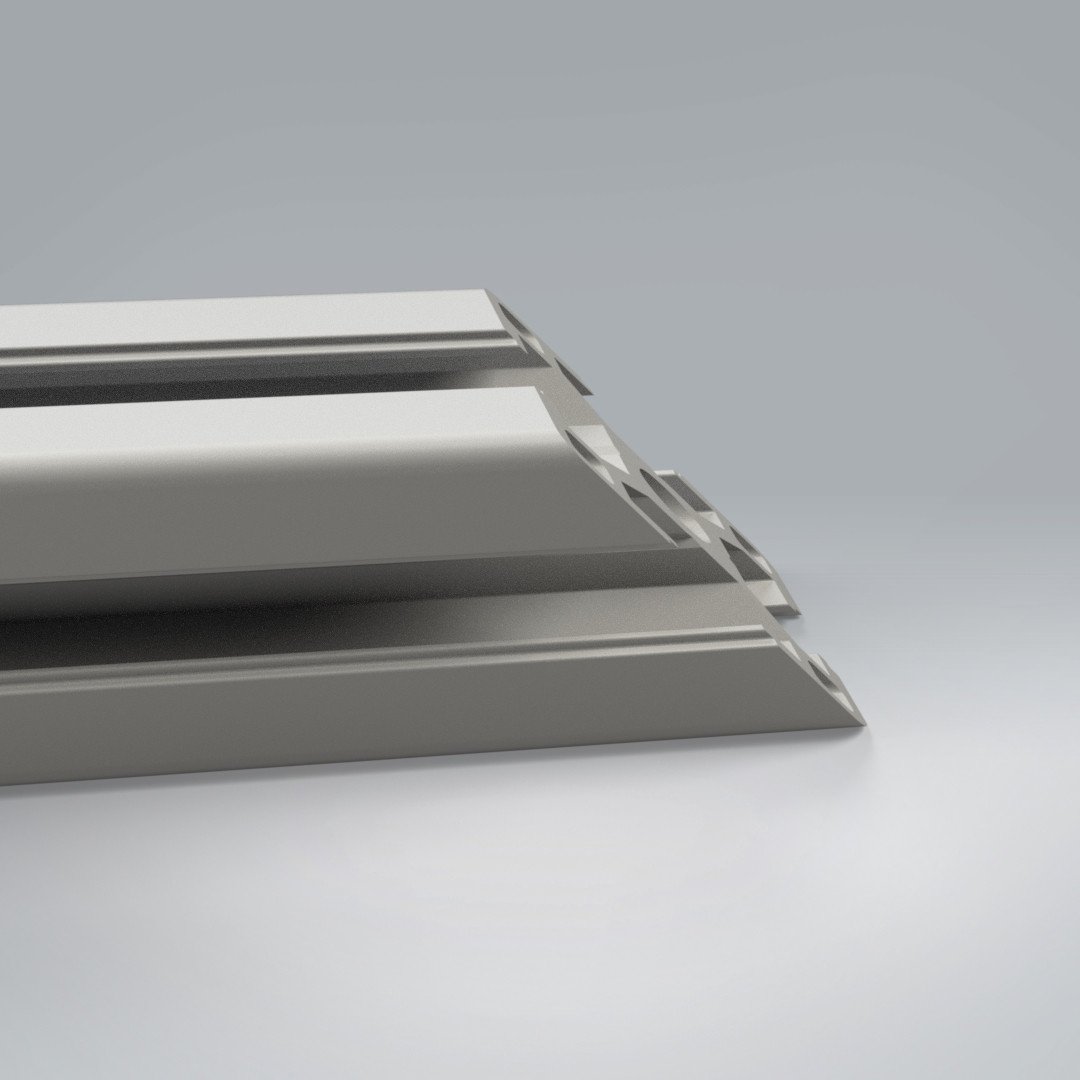

Le type correspond au sens de coupe. Type S1 (gauche et droite)

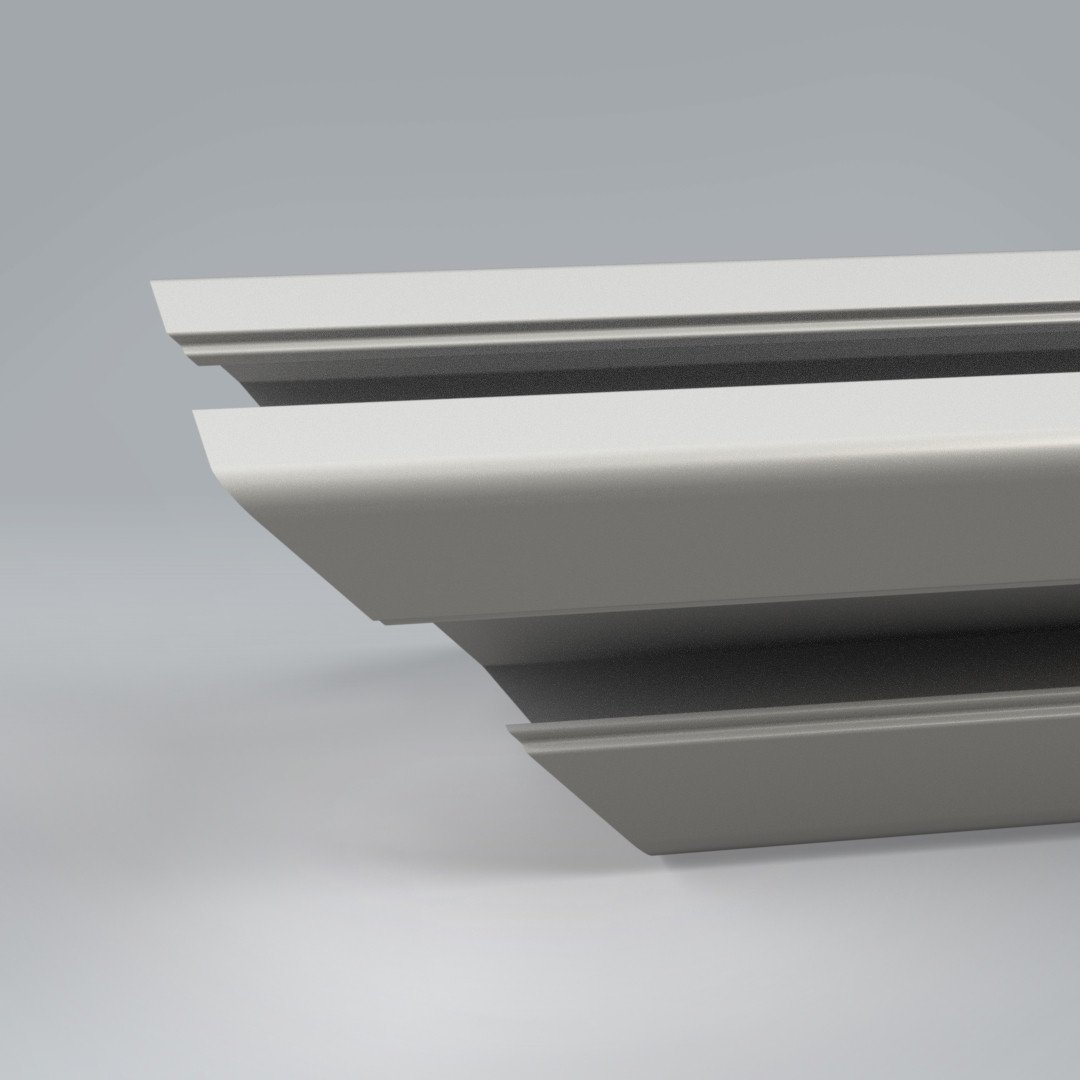

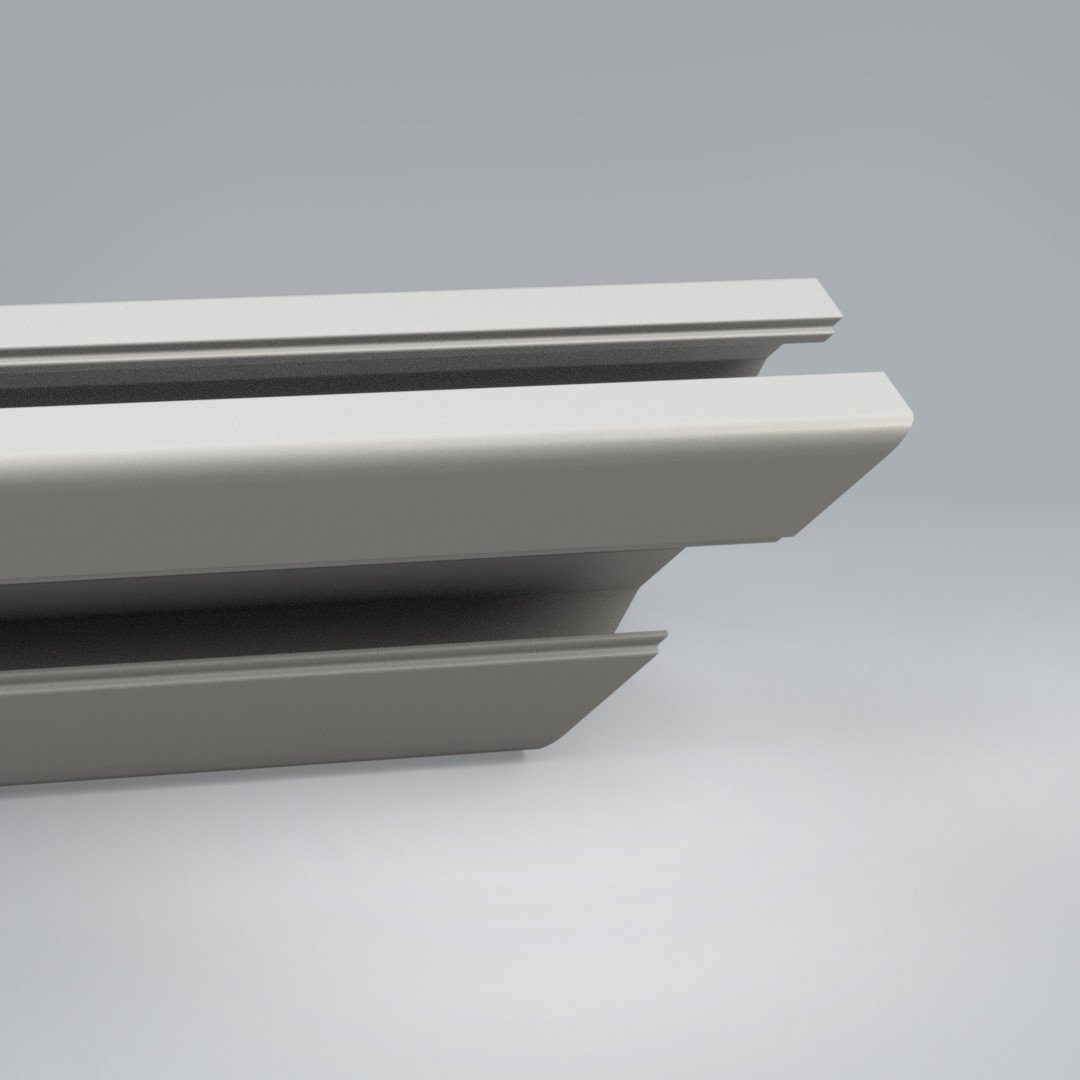

Type S2 (gauche et droite)

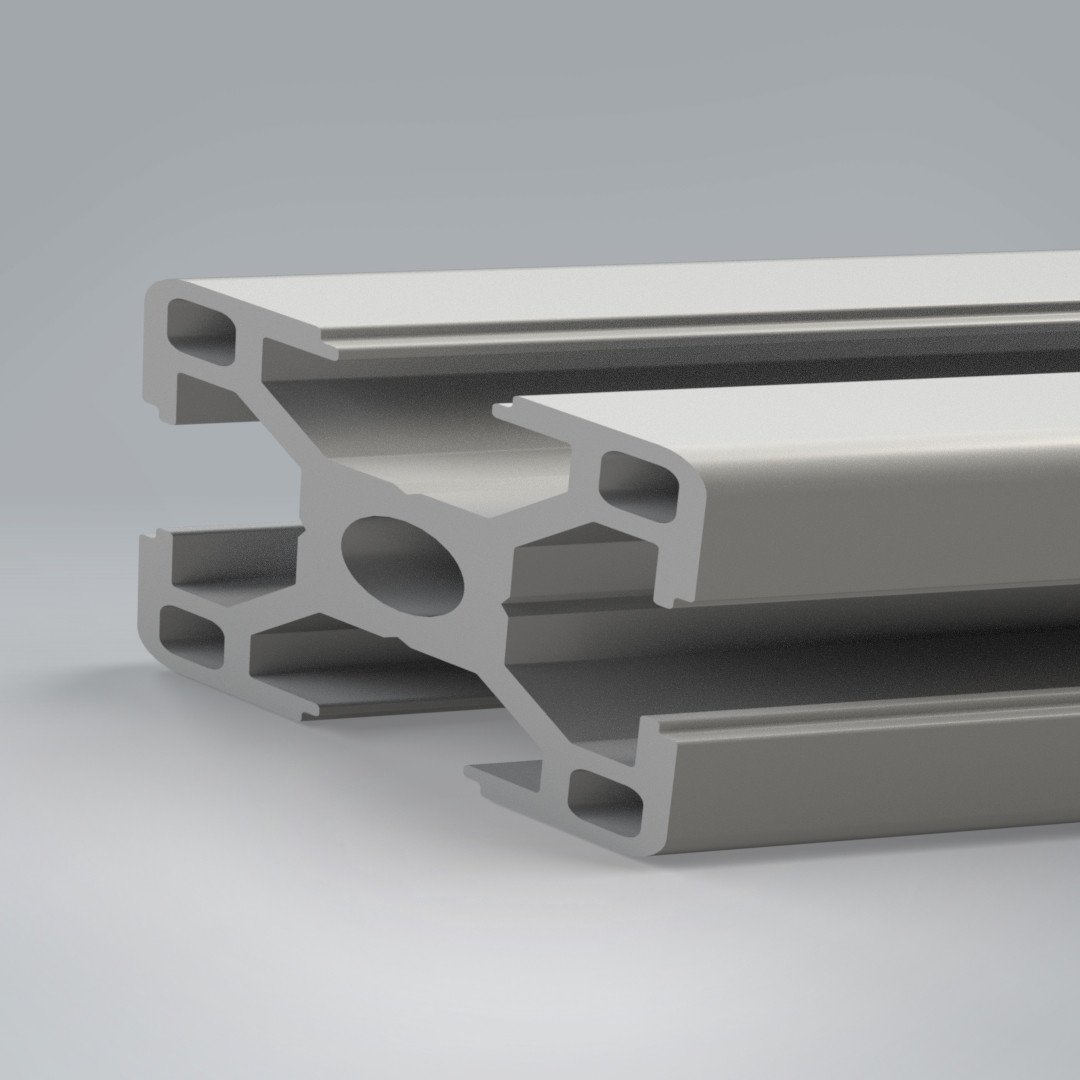

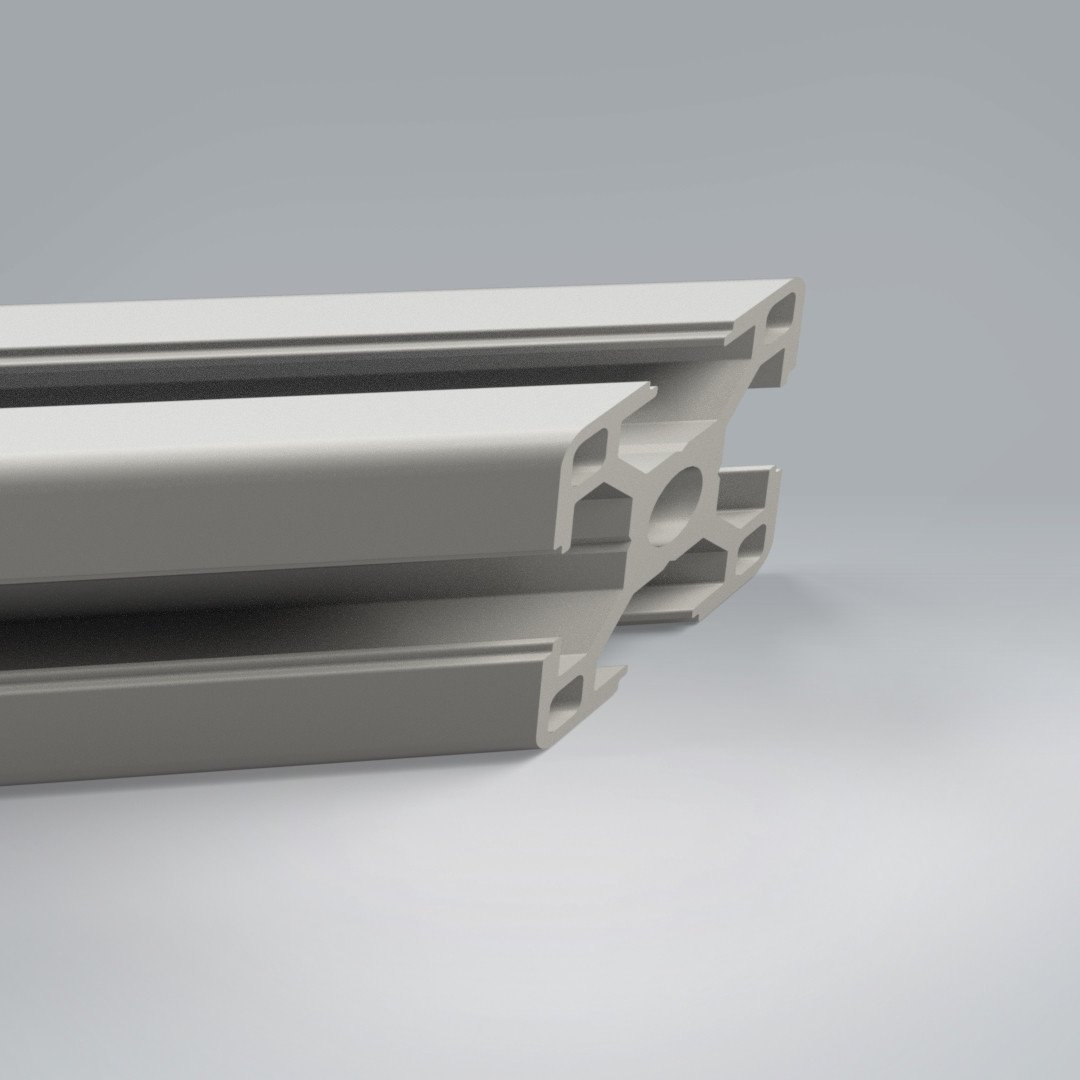

Type S3 (gauche et droite)

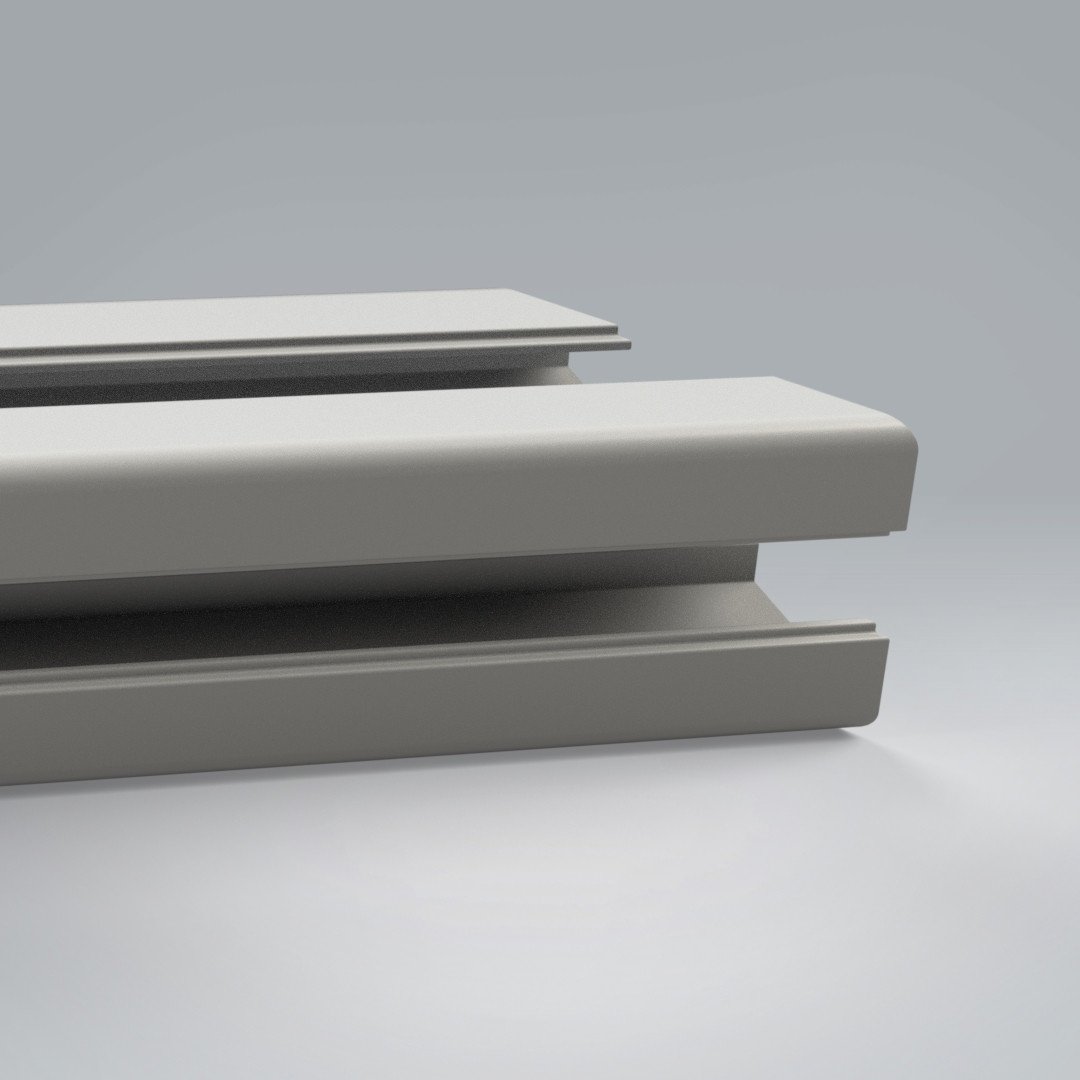

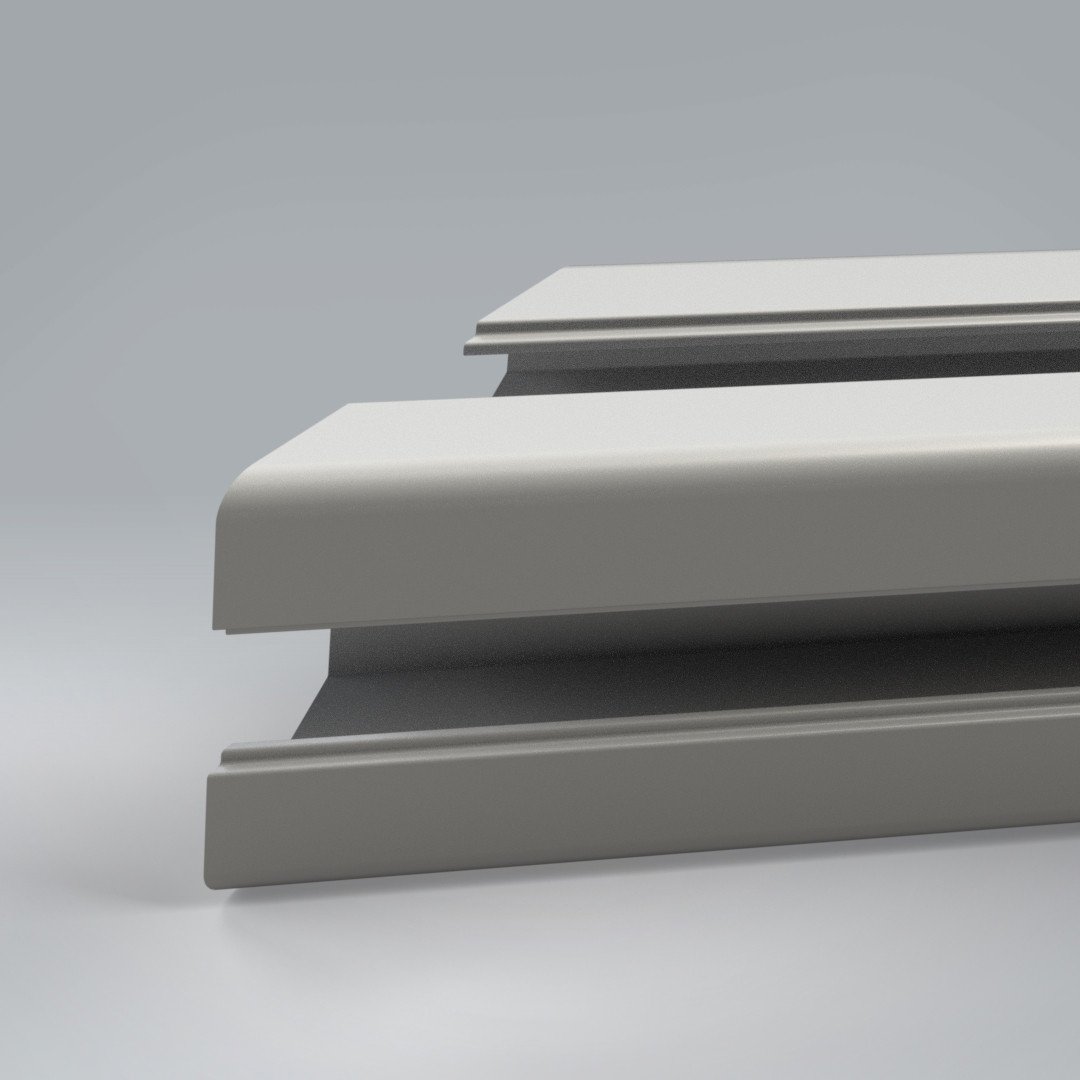

Type S4 (gauche et droite)
il est possible de sélectionner librement le type de chaque côté, par exemple S1 à gauche et S2 à droite :
|

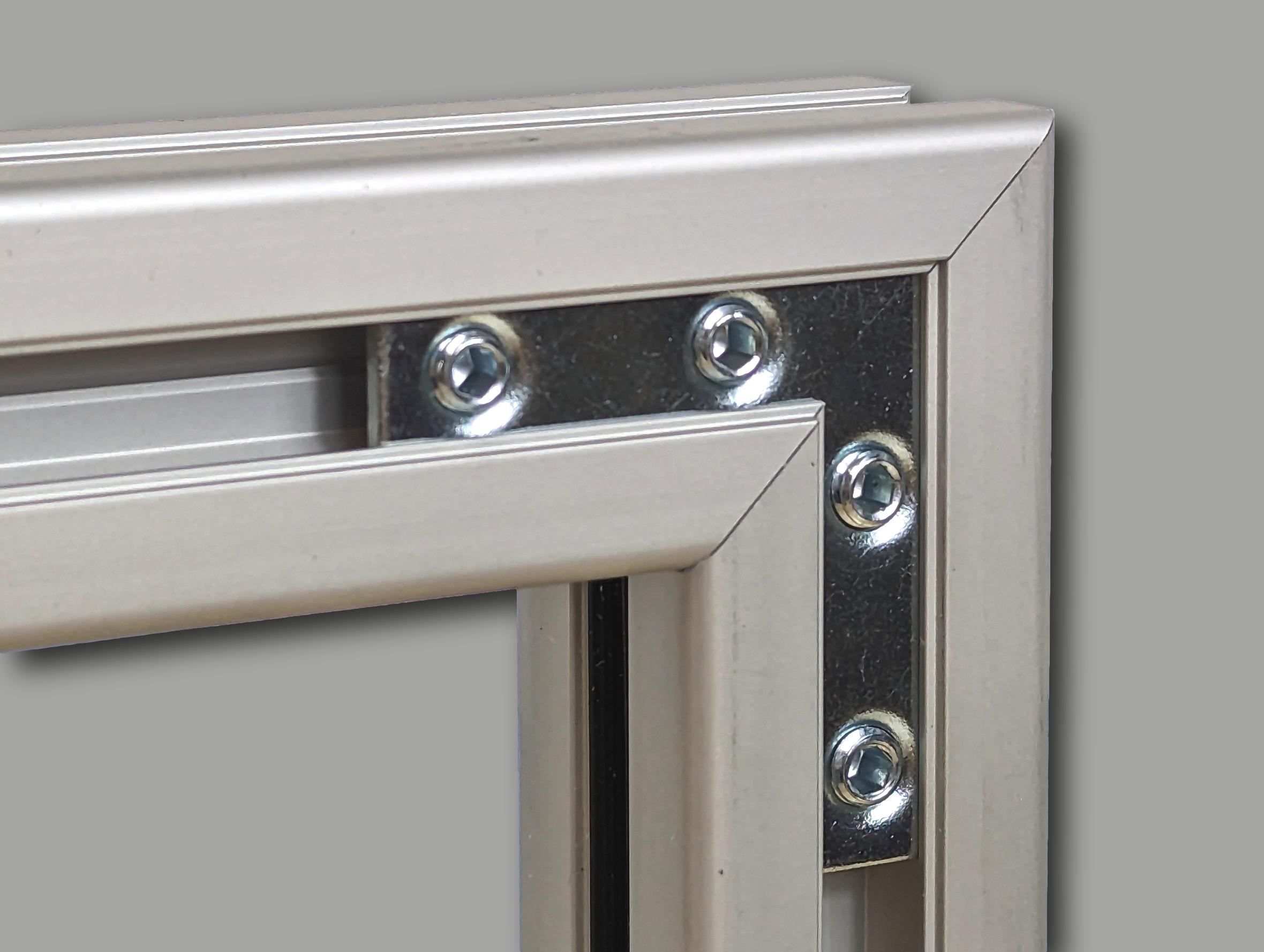

Réalisation de cadres avec coupes d'onglet

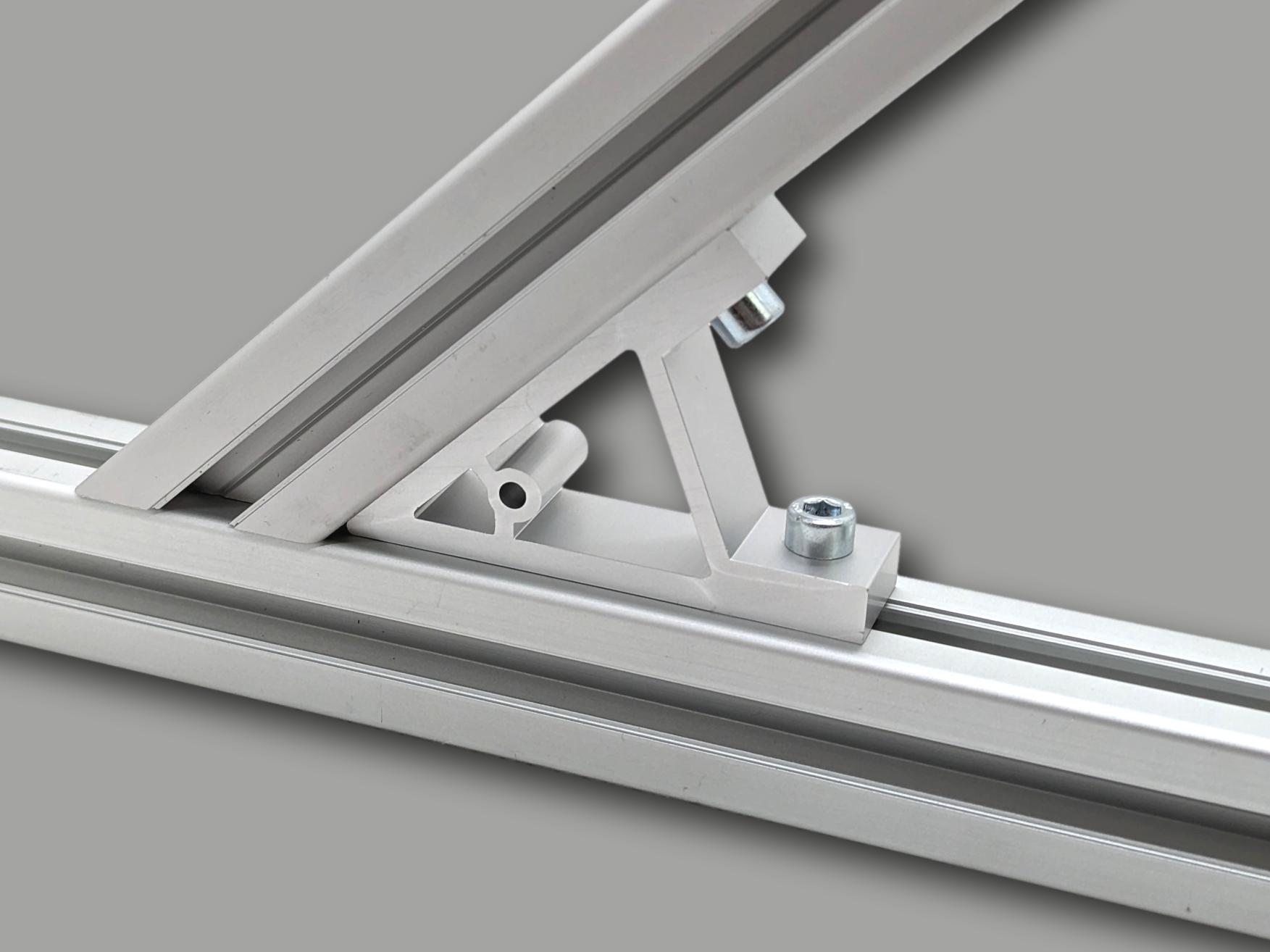

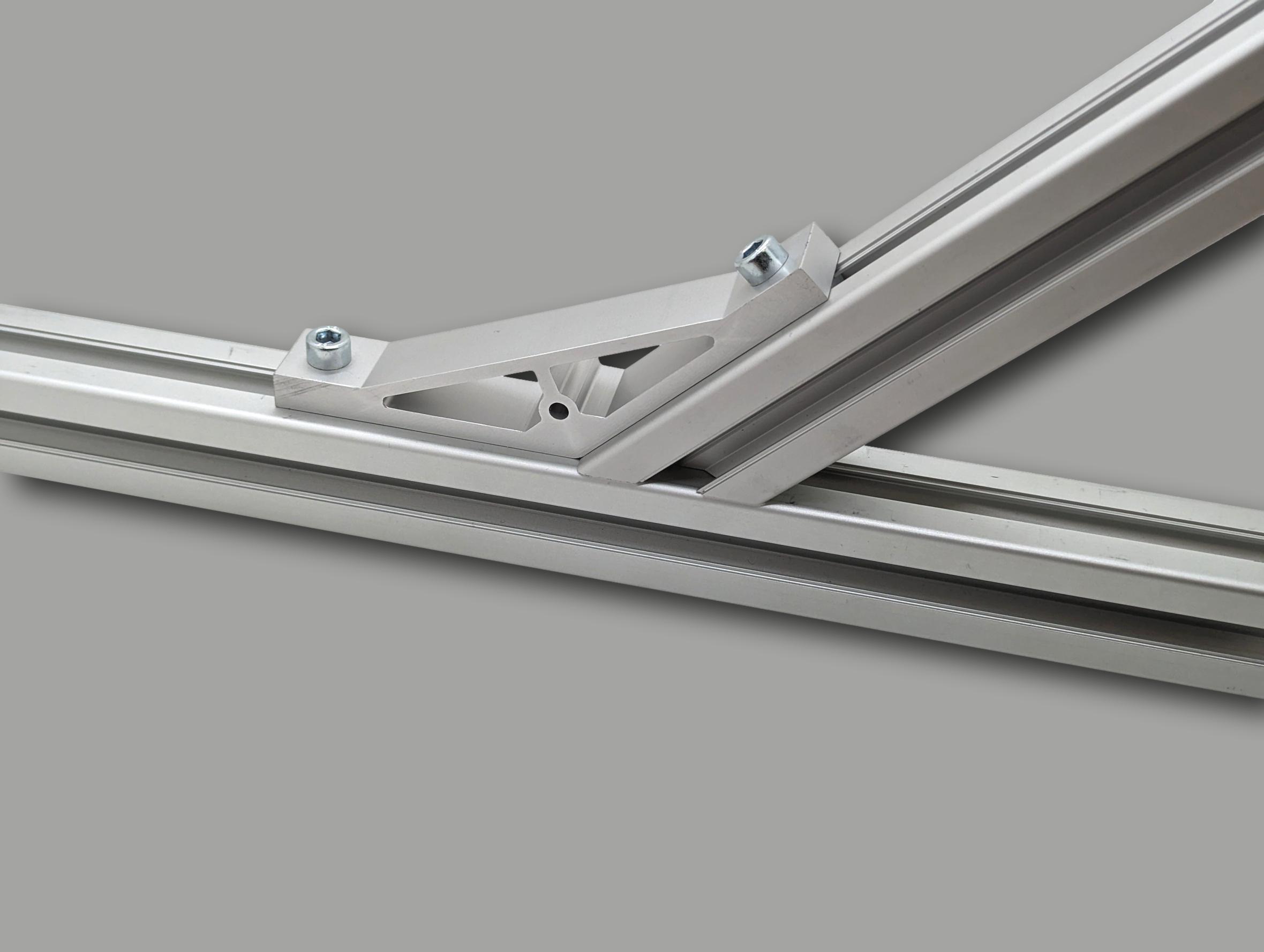

Fixation avec équerres à 45° ou 135°
|
|

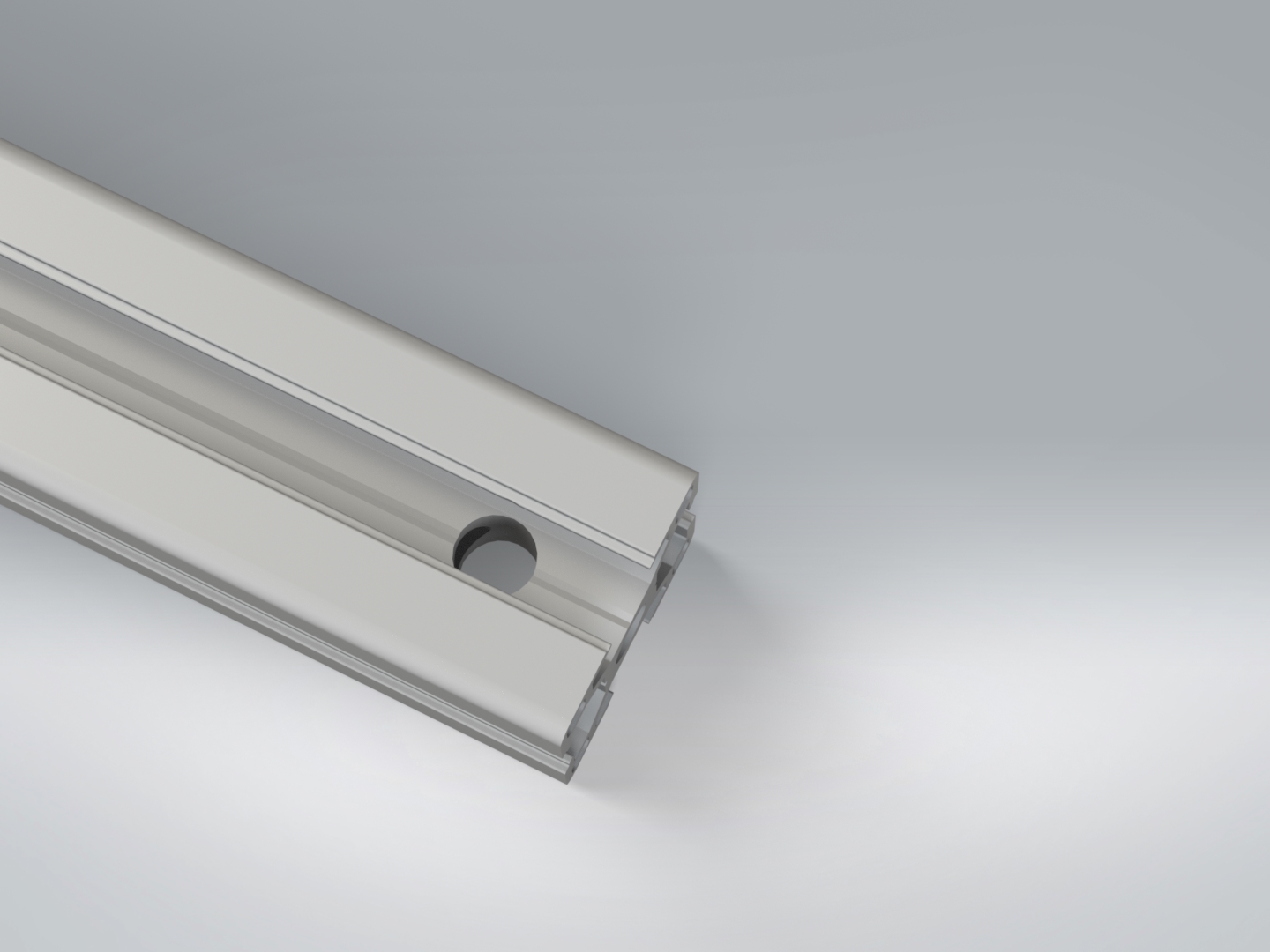

Perçage D traversant (à partir de la face avant ou la face haute) |
Positionne un perçage traversant de diamètre D sur le côté gauche ou droite du profilé. Position du perçage à partir de l'extrémité : 10 mm pour les profilés 20x20 15 mm pour les profilés 30x30 20 mm pour les profilés 40x40 22.5 mm pour les profilés 45x45 Le perçage peut être réalisé à partir de la face avant ou de la face haute Face avant :

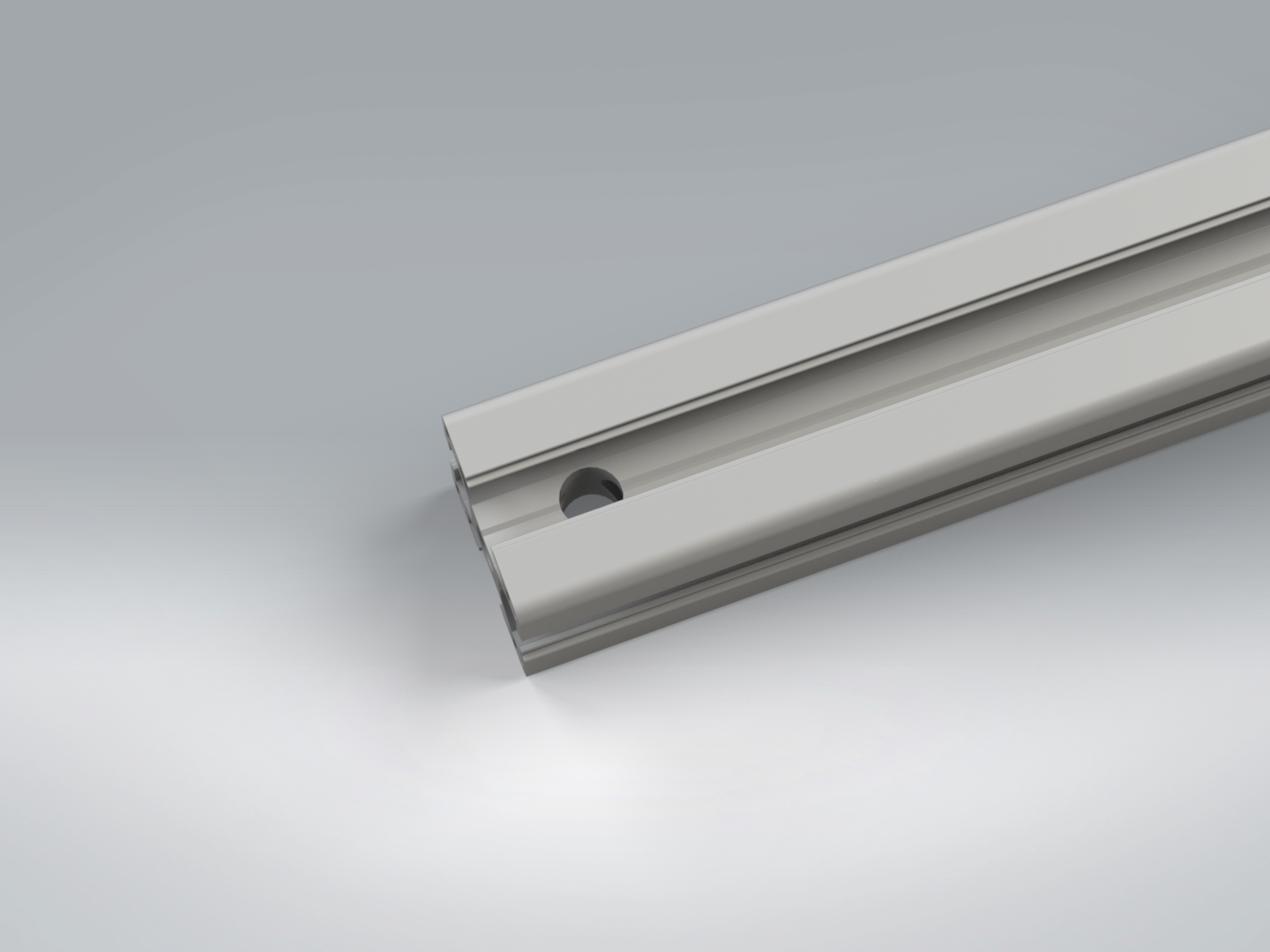

Face haute :
|

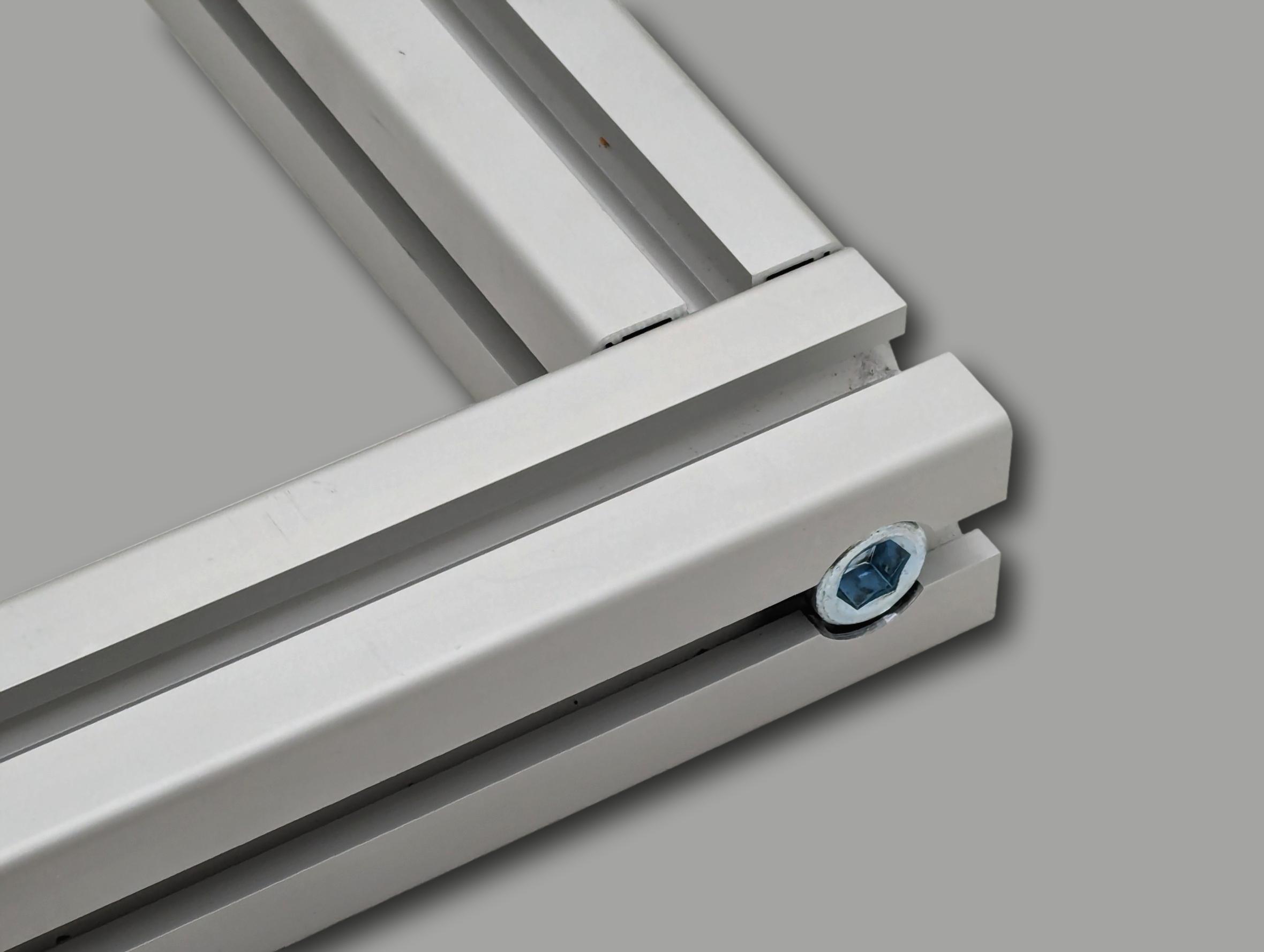

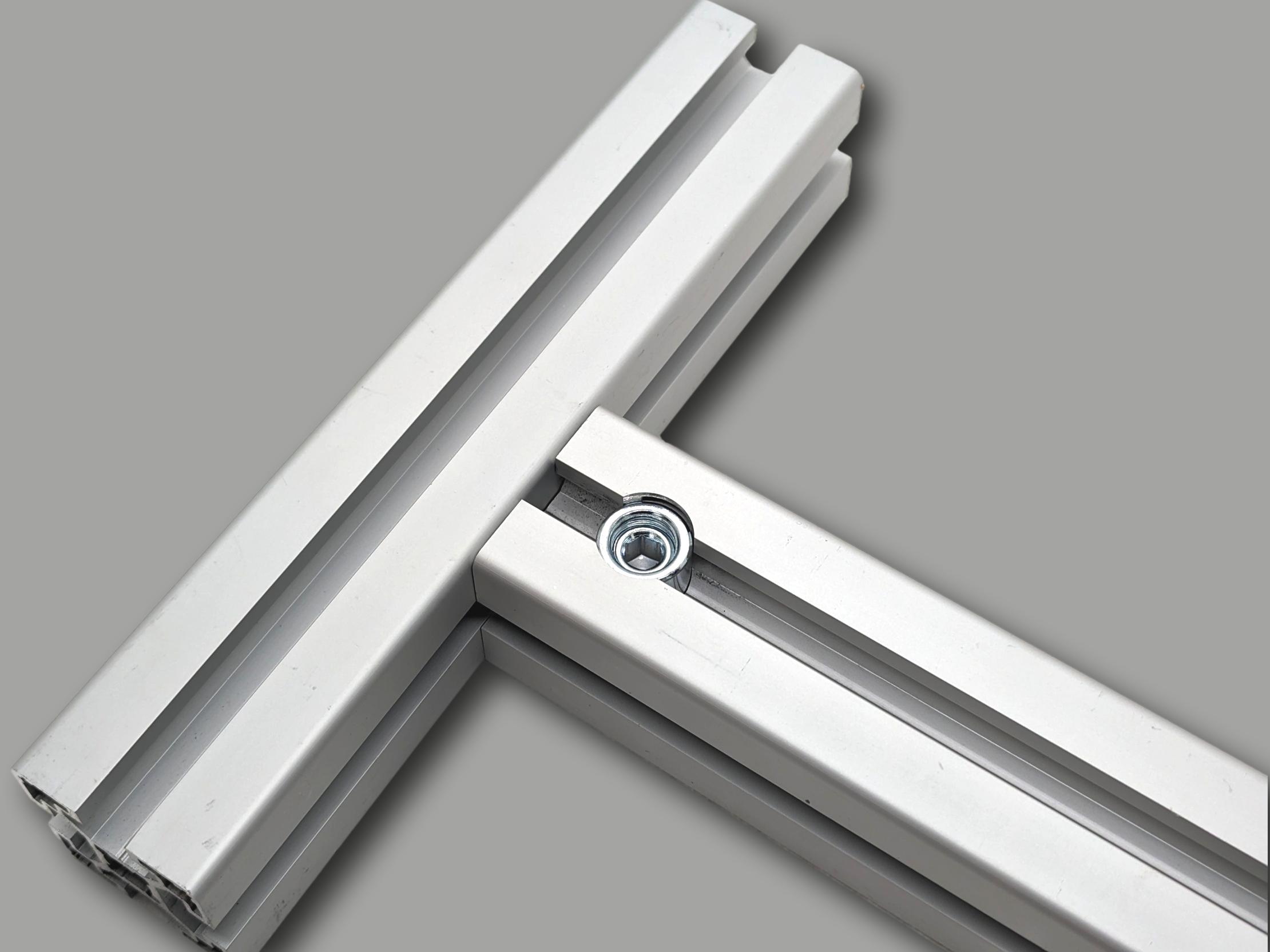

Passage de clé de serrage pour l'assemblage par vis centrale ou vis auto-taraudeuses

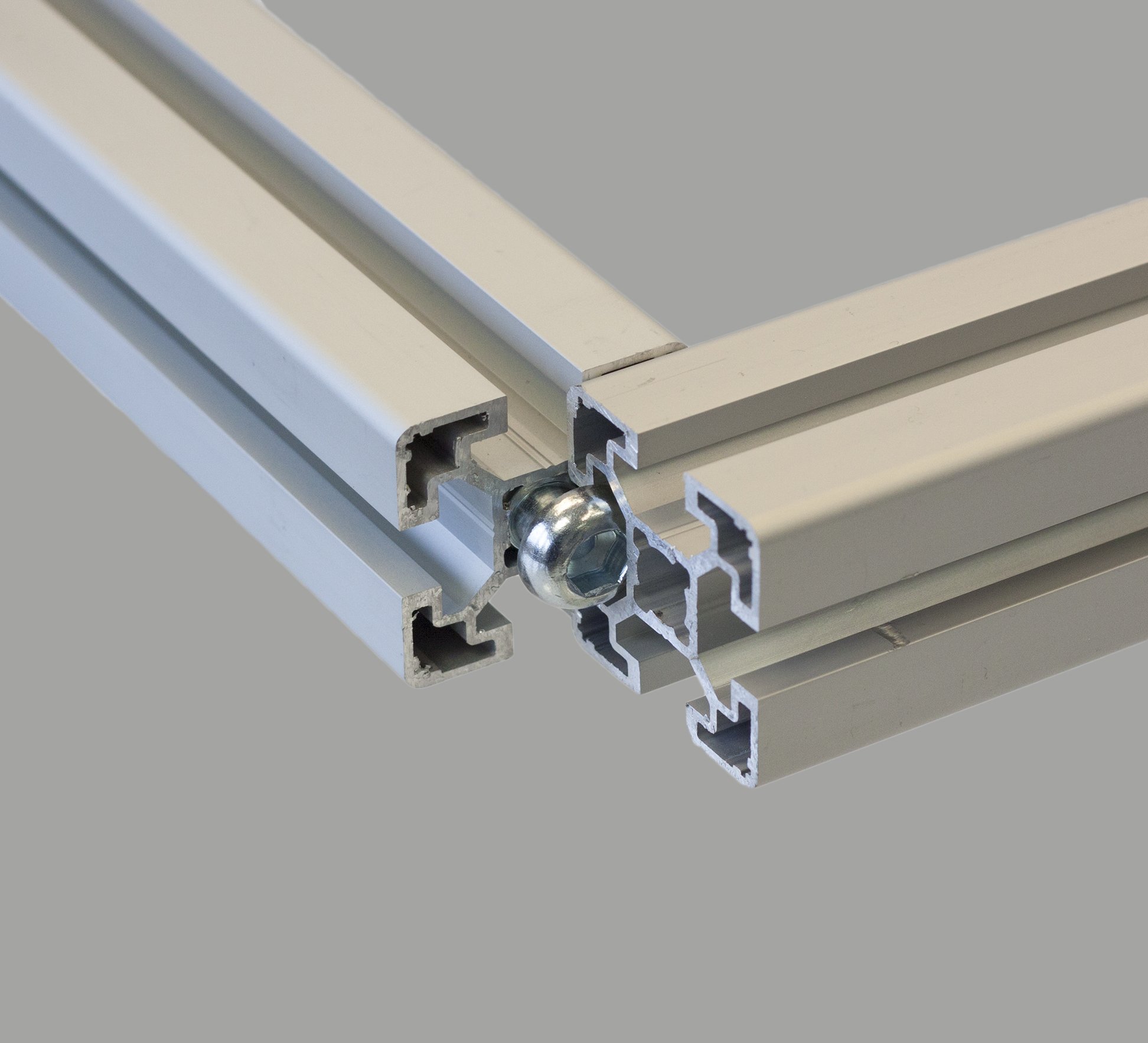

Fixation par joint de serrage rapide
|
|

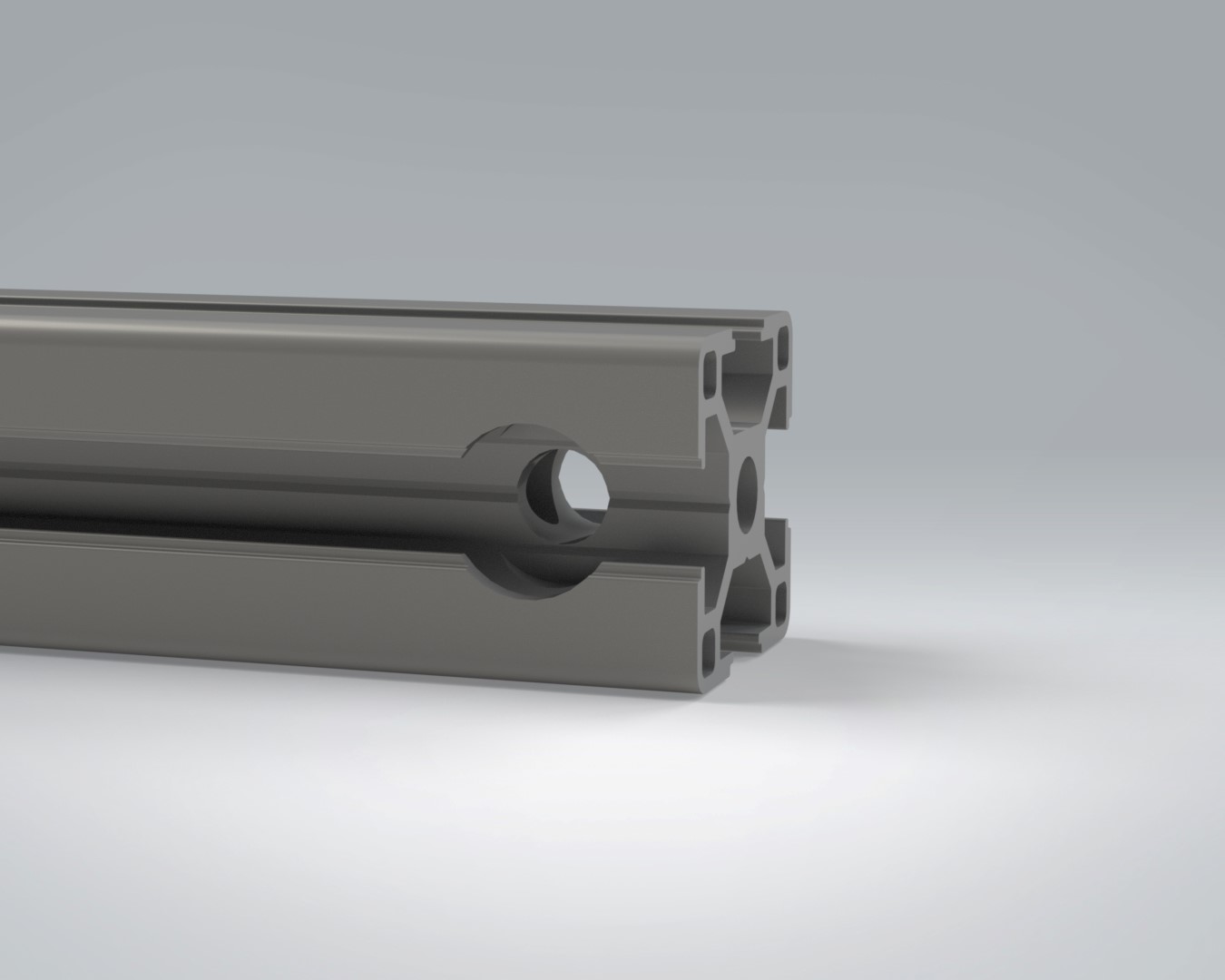

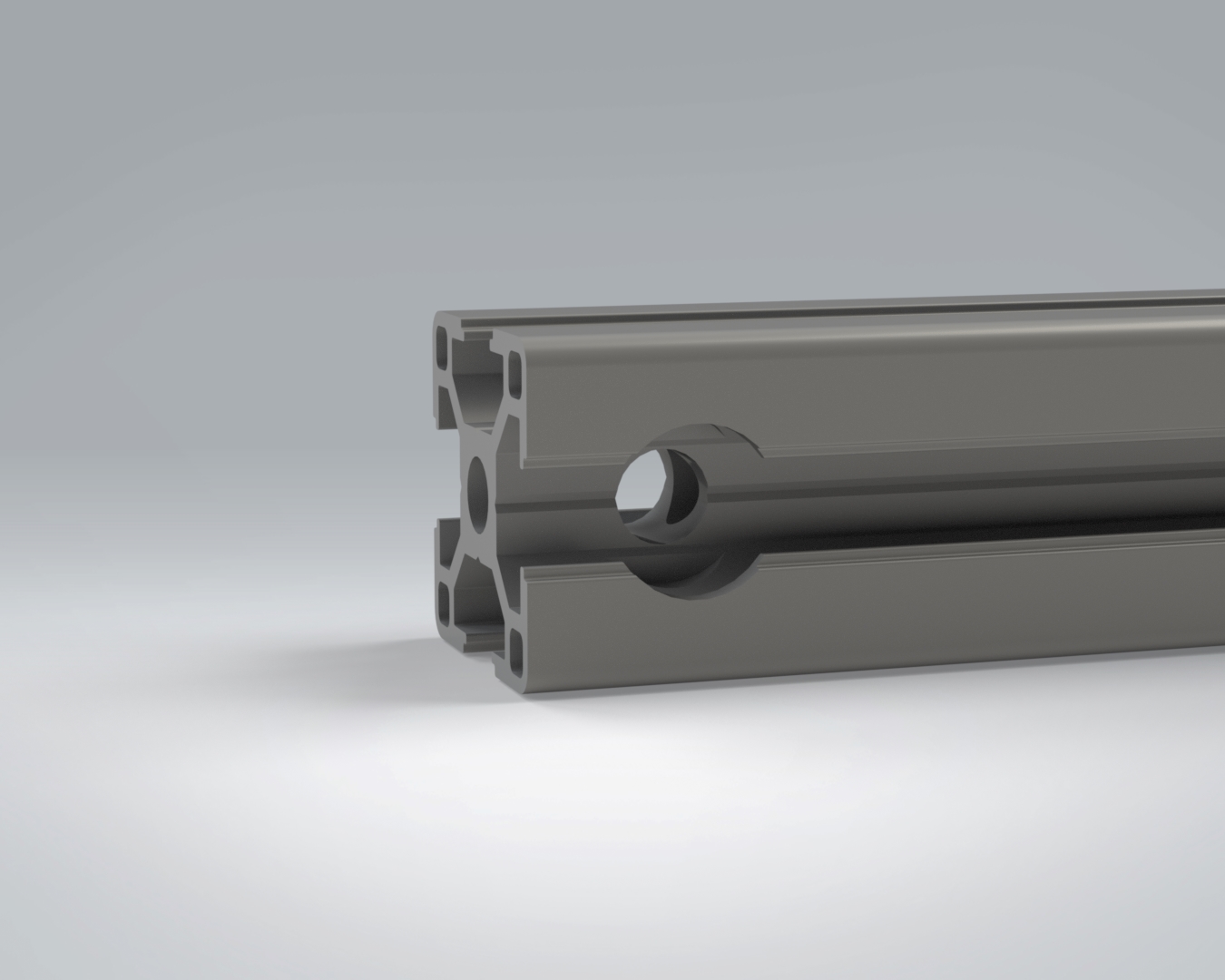

Lamage Dx/Dy (à partir de la face avant ou la face haute) |
Positionne un trou lamé de diamètre Dx/Dy sur le côté gauche ou droite du profilé. Position du perçage à partir de l'extrémité : 10 mm pour les profilés 20x20 15 mm pour les profilés 30x30 20 mm pour les profilés 40x40 22.5 mm pour les profilés 45x45 Le trou lamé peut être réalisé à partir de la face avant ou de la face haute Face avant :

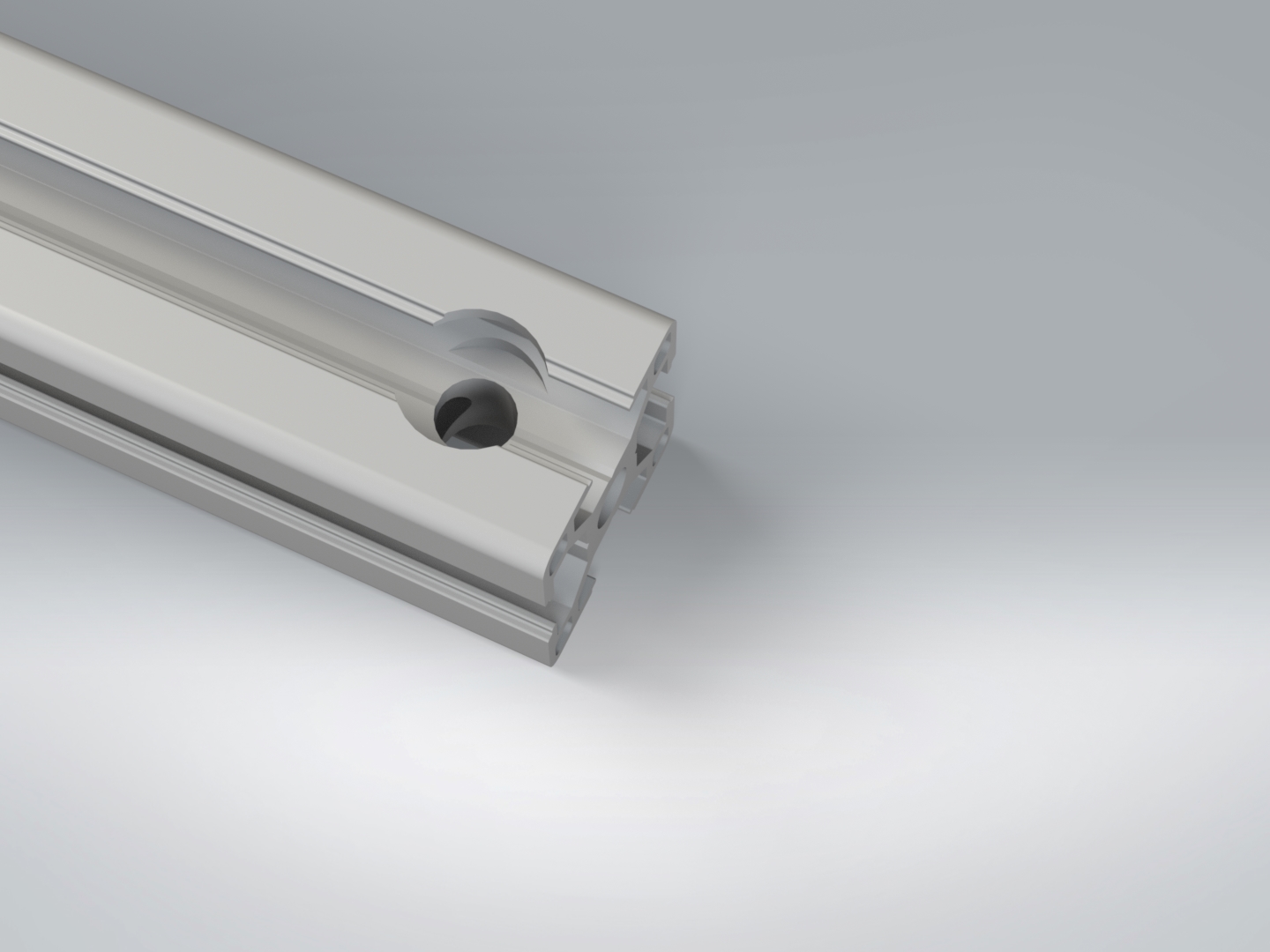

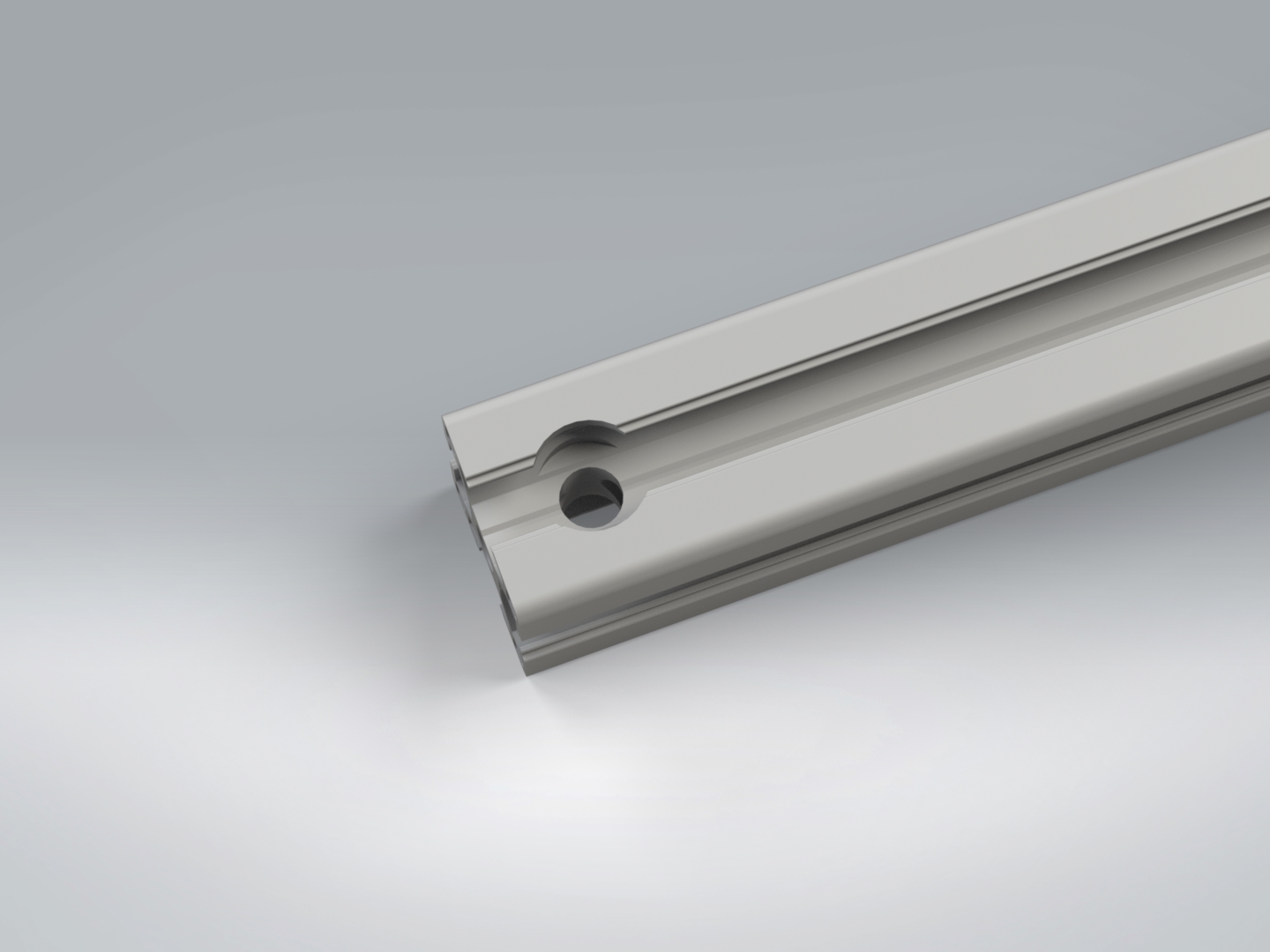

Face haute :
|

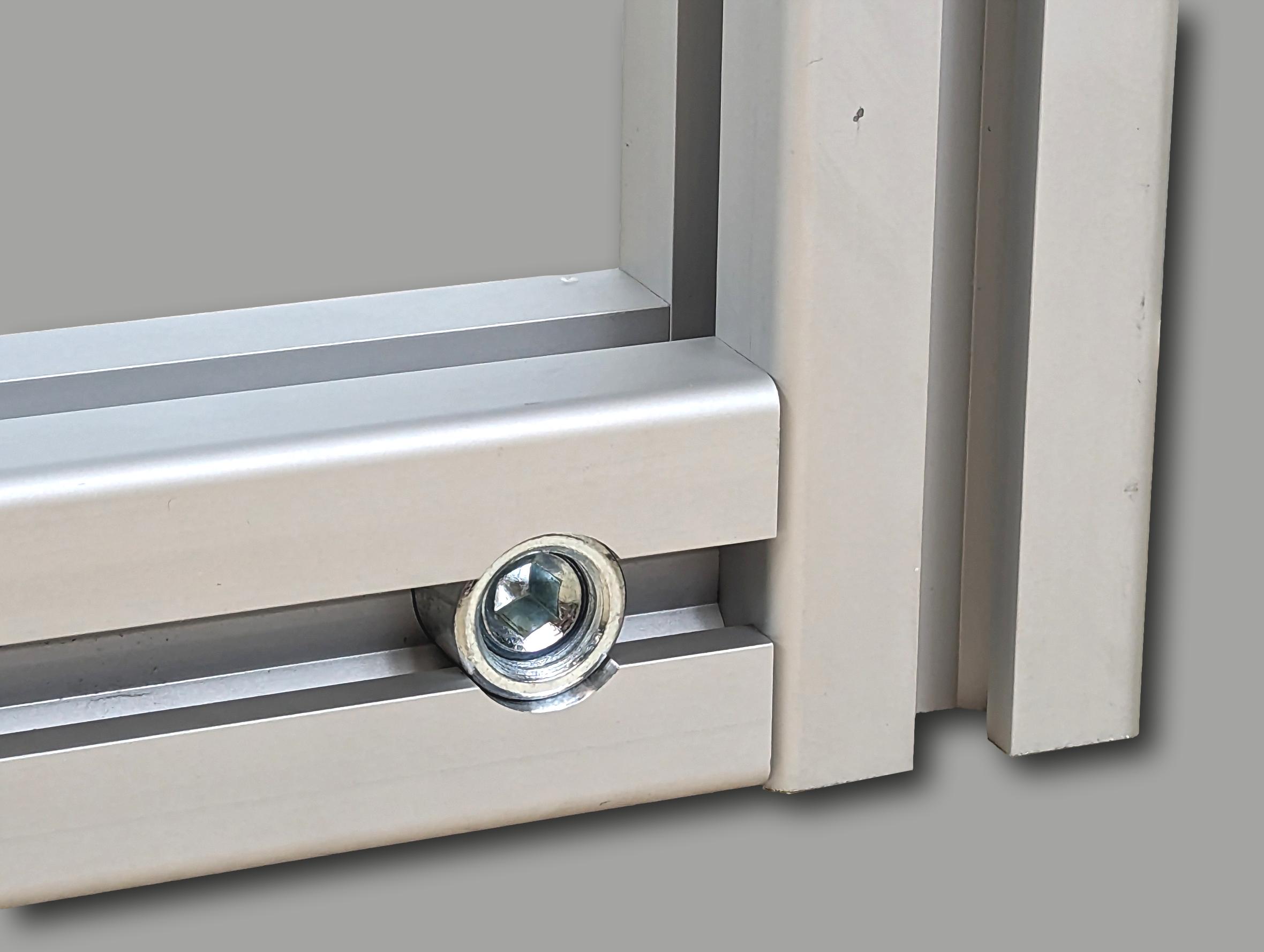

Permet l'assemblage de deux profilés par vis de diamètre M. La tête de vis est noyée dans le lamage. Le second profilé doit être taraudé.
|
